Что делает инвертор чистой синусоиды мощностью 3000 Вт с зарядным устройством HK3000PC идеальным для автономных и резервных систем питания?

Многие удаленные энергоустановки сталкиваются с проблемами при координации отдельных инверторов и внешних зарядных устройств аккумуляторов, поскольку несогласованное время или несовместимые пороговые значения напряжения могут ухудшить состояние аккумуляторов и снизить общую стабильность системы.Инвертор чистой синусоиды мощностью 3000 Вт с зарядным устройством HK3000PCобъединяет инверсию постоянного тока и зарядку аккумулятора переменного и постоянного тока в одном компактном шасси, устраняя сложность координации нескольких дискретных компонентов питания для проектов автономного, мобильного или резервного электропитания. Универсальные устройства оптимизируют схему проводки и сокращают количество точек сбоя в энергоцепи, что дает ощутимые преимущества для пользователей, работающих с установками для кемперов, удаленными рабочими площадками и резервными конфигурациями в жилых домах, где непрерывное наличие электропитания имеет большое практическое значение. При сборке автономных систем электропитания каждый добавленный кабель и отдельное устройство создает потенциальные слабые места, поэтому консолидированные аппаратные архитектуры заслуживают тщательного рассмотрения на этапах планирования.

1. Понимание принципов работы комбинированного инверторно-зарядного устройства.

Комбинированное инверторное зарядное устройство выполняет две основные роли в экосистеме электропитания на основе накопителей. Во-первых, он берет постоянный ток, хранящийся внутри свинцово-кислотных или литиевых батарей, и преобразует его в переменный ток, соответствующий стандартным характеристикам бытового электрооборудования. Во-вторых, всякий раз, когда внешний источник переменного тока становится доступным, встроенная схема зарядного устройства получает энергию от сети или генератора для автоматической зарядки подключенных аккумуляторных блоков. Такая конструкция с двойной функцией избавляет пользователей от необходимости вручную переключаться между автономным зарядным устройством и инверторными модулями.

• Плавное переключение между инверсией с батарейным питанием и зарядкой от сети.
• Унифицированная ЖК-панель для визуализации важных показателей времени работы, включая показания напряжения и мощности.
• Встроенный автоматический выключатель переменного тока, встроенный в основной входной путь переменного тока для обеспечения дополнительной безопасности цепи.
• Выделенные порты USB-A и Type-C, обеспечивающие удобную прямую низковольтную зарядку устройств.

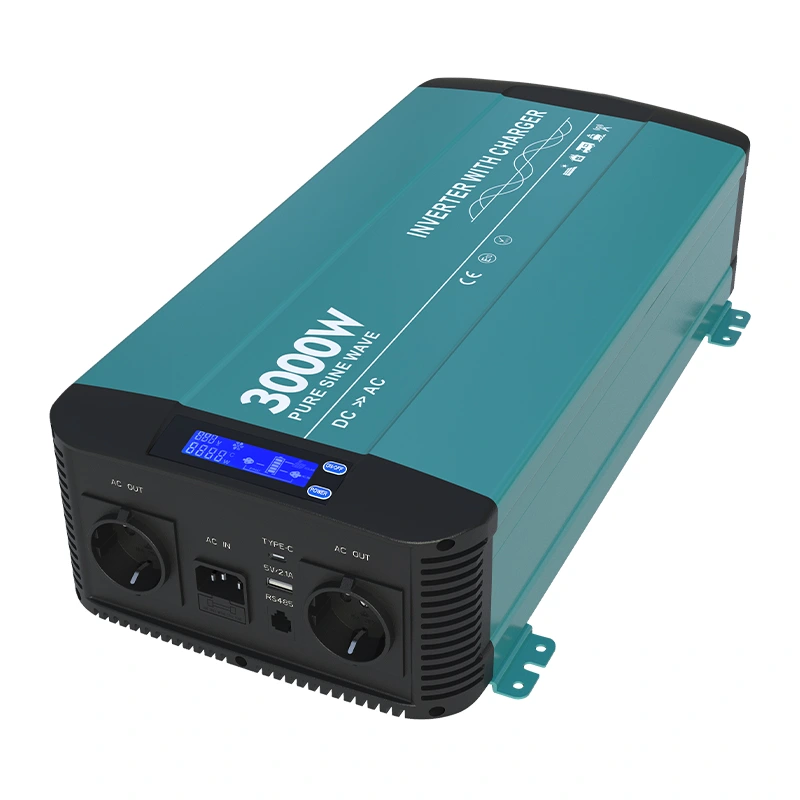

Физические размеры и вес играют важную роль для монтажников. Устройство занимает размеры 489×252×118 миллиметров и весит 8,8 килограмма, что делает возможным установку на стене как стационарных, так и мобильных корпусов. Монтажные кронштейны, встроенные в металлический корпус, упрощают надежное крепление к твердым поверхностям независимо от того, устанавливают ли пользователи оборудование в подсобных шкафах, отсеках автомобиля или в закрытых шкафах на открытом воздухе. Всегда необходимо поддерживать необходимый зазор вокруг вентиляционных решеток; затрудненный поток воздуха приведет к срабатыванию тепловой защиты и ограничит доступную выходную мощность при тяжелых рабочих нагрузках.

2. Качество выходного сигнала и совместимость с реальной нагрузкой.

Выходной сигнал с чистой синусоидой является одним из наиболее важных отличий от альтернатив с модифицированным синусоидальным сигналом. Суммарные гармонические искажения, не превышающие пяти процентов, повторяют характеристики формы сигнала, поступающего из коммунальной сети. Это имеет большое значение при эксплуатации чувствительной бытовой электроники, асинхронных двигателей, холодильных компрессоров и лабораторного оборудования. Устройства, содержащие обмотки двигателя или сложные внутренние платы управления, часто перегреваются, создают дополнительный шум или сокращают срок службы при подаче искаженных сигналов модифицированной синусоидальной мощности.

Номинальная непрерывная мощность достигает 3000 Вт, а пиковая мощность достигает 6000 Вт, поддерживаемая в течение двухсекундных интервалов. Номинал перенапряжения позволяет справиться с высоким пусковым током, который возникает в тот момент, когда индуктивные приборы начинают вращать свои двигатели. Без достаточного запаса по перенапряжению инверторы могут срабатывать защиту от перегрузки каждый раз, когда компрессоры, водяные насосы или двигатели стиральных машин пытаются запустить цикл. Варианты выходного напряжения, настраиваемые на заводе, охватывают семейства 100–120 В переменного тока и 200–240 В переменного тока, а также выбираемые настройки частоты 50 Гц или 60 Гц в соответствии с региональными электротехническими нормами. Минимальная эффективность преобразования при полной нагрузке составляет 89 процентов, а пиковая эксплуатационная эффективность достигает 92 процентов. Более высокая эффективность означает меньшие потери энергии в виде тепла, сохраняя емкость аккумулятора для реальных нагрузок конечного пользователя вместо тепловых потерь внутри силовой электроники.

Инвертор чистой синусоиды мощностью 3000 Вт с зарядным устройством HK3000PCподдерживает полную гальваническую развязку между входной цепью постоянного тока и выходной цепью переменного тока. Полная изоляция ввода-вывода обеспечивает важный уровень безопасности, ограничивая распространение неисправностей в случае замыканий на землю или ошибок проводки внутри подключенных цепей аккумуляторов. Эта функция изоляции получила высокую оценку среди профессиональных монтажников, создающих системы для мест с повышенным риском электробезопасности, таких как морская среда и мобильные транспортные средства, где конденсация и вибрация увеличивают вероятность случайного короткого замыкания.

3. Интегрированная система зарядки и трехступенчатое управление аккумулятором.

Внутреннее зарядное устройство переменного и постоянного тока соответствует классической трехступенчатой ​​логике зарядки: фаза постоянного постоянного тока, фаза постоянного напряжения абсорбции и фаза поддержания плавающего режима. Этот хорошо зарекомендовавший себя профиль зарядки оптимизирует циклы перезарядки свинцово-кислотных аккумуляторов. Во время фазы накопления зарядное устройство подает максимально допустимый ток для быстрого повышения напряжения батареи. Как только достигается целевой порог напряжения поглощения, устройство переходит в стадию поглощения, поддерживая постоянное напряжение, в то время как зарядный ток естественным образом снижается. Когда ток падает примерно до десяти процентов от номинальной величины заряда, оборудование переходит в стадию плавающего режима, применяя более низкое поддерживающее напряжение для противодействия саморазряду без перезарядки пластин элементов.

Коррекция коэффициента мощности достигает значений более 0,95 при максимальной зарядной нагрузке. Высокий коэффициент мощности снижает потребление реактивной мощности, поступающей от источника переменного тока, что снижает нагрузку на портативные генераторы или сетевые розетки ограниченной мощности. Вход переменного тока принимает напряжение сети в широком диапазоне; для варианта 230 В переменного тока рабочее окно входного переменного тока варьируется от 180 В до 260 В переменного тока. Широкий входной допуск означает, что зарядное устройство может продолжать работать, даже если выходная мощность генератора выходит за пределы идеальных номинальных значений, что часто случается с портативным генераторным оборудованием, работающим в условиях нестабильной нагрузки.

Максимальный зарядный ток различается в зависимости от варианта входного напряжения постоянного тока. Модели постоянного тока с напряжением двенадцать В поддерживают выходную мощность зарядки до сорока А, а версии постоянного тока с напряжением двадцать четыре Вольт обеспечивают выходную мощность зарядки до двадцати А. Разработчики систем должны сопоставлять максимальный ток зарядного устройства с рекомендованной скоростью зарядки, опубликованной производителями аккумуляторов. Чрезмерно высокие зарядные токи ускоряют деградацию аккумулятора; и наоборот, недостаточный зарядный ток неоправданно увеличивает время перезарядки. Тщательное сочетание емкости аккумуляторной батареи с возможностями зарядного устройства обеспечивает оптимальную долгосрочную работу батареи.

4. Производительность передачи данных ATS и непрерывность работы системы во время смены власти

Встроенный автоматический переключатель резерва (ATS) управляет переключением между питанием переменного тока от аккумулятора и входным внешним источником питания. Время передачи составляет менее 16 миллисекунд. Большинство распространенных бытовых электроприборов выдерживают кратковременные перерывы в работе такой величины без полного отключения питания. Эта характеристика обеспечивает непрерывность работы, близкую к уровню ИБП, для многих подключенных нагрузок. Пользователи должны иметь в виду, что для некоторых высокочувствительных промышленных вычислительных устройств все равно могут потребоваться дополнительные ИБП, работающие в режиме реального времени, если передача данных с нулевой миллисекундой становится абсолютным эксплуатационным требованием.

Внутреннее релейное оборудование выполняет задачи физического переключения цепей. Номиналы реле различаются в зависимости от варианта продукта: в конфигурациях на 110 В переменного тока используются реле на 30 А, а в моделях на 230 В переменного тока используются реле на 16 А. Автоматический выключатель переменного тока, встроенный на стороне входа сети, обеспечивает защиту от перегрузки по току для входящего питания переменного тока, дополняя безопасность реле. Когда электропитание восстанавливается после сбоя, логика ATS автоматически переключает нагрузку на внешний источник переменного тока, одновременно активируя внутреннюю цепь зарядного устройства для пополнения запасов энергии аккумулятора. Такое автоматическое поведение делает оборудование хорошо подходящим для автоматических удаленных установок, где операторы-люди не могут быстро реагировать на события восстановления сети.

5. Встроенные уровни защиты для долгосрочной эксплуатационной надежности.

Надежный многоуровневый пакет защиты защищает как само оборудование инверторного зарядного устройства, так и подключенное аккумуляторное и нагрузочное оборудование. Защита со стороны входа постоянного тока включает защиту от обратной полярности с помощью внутреннего предохранителя, отключения при низком напряжении и отключения при перенапряжении. Защита от обратной полярности обеспечивает критическую защиту от ошибок монтажника при подключении кабелей аккумуляторной батареи большого сечения. Без такой защиты перепутанные клеммы аккумулятора могут в считанные секунды окончательно вывести из строя электронику преобразователя энергии.

На выходе переменного тока устройство реагирует на возникновение короткого замыкания, устойчивой перегрузки и внутреннего перегрева. Всякий раз, когда внутренняя температура превышает безопасный рабочий потолок, тепловая защита запускает процедуру отключения, чтобы предотвратить необратимое повреждение компонентов. Охлаждающие вентиляторы с регулировкой температуры и нагрузки динамически регулируют скорость вращения. Вентиляторы вращаются быстрее только при большой нагрузке или высокой внутренней температуре; в условиях небольшой нагрузки шум вентилятора остается минимальным, что является важным преимуществом для установки в жилых помещениях или каютах, где акустический комфорт имеет большое значение для пассажиров.

Каждое защитное состояние вызывает видимые сигналы обратной связи через ЖК-дисплей на передней панели, что позволяет устранять неисправности, не открывая корпус оборудования. Возможность считывания кодов неисправностей непосредственно с локального экрана ускоряет диагностические работы для технических специалистов, обслуживающих удаленные электростанции.Инвертор чистой синусоиды мощностью 3000 Вт с зарядным устройством HK3000PCобъединяет множество различных защитных мер внутри одного устройства, устраняя необходимость размещать множество отдельных внешних защитных модулей вокруг архитектуры энергосистемы.

6. Аппаратные коммуникационные порты и возможности удаленного мониторинга.

Коммуникационный порт RS‑485 с физическим разъемом типа RJ‑11 обеспечивает возможность удаленного мониторинга. Пользователи могут дополнительно подключить внешнюю удаленную ЖК-панель управления, расположенную вдали от основного шасси инверторного зарядного устройства. Это оказывается удобным для установок, где основное силовое оборудование находится внутри подвальных отсеков для хранения вещей или хозяйственных шкафов, а операторы хотят наблюдать за показаниями состояния из жилых помещений. Возможность подключения Ethernet существует в качестве дополнительного обновления для более продвинутых настроек контроля.

Через шину RS‑485 хост-системы мониторинга могут получать в режиме реального времени наборы данных, включая напряжение аккумулятора, выходную мощность, флаги рабочего режима и индикаторы активных неисправностей. Для системных интеграторов, создающих более крупные микросети, это открывает возможности для интеграции оборудования в платформы мониторинга объектов более высокого уровня. Имейте в виду, что методы подключения RS-485 должны соответствовать отраслевым рекомендациям по дифференциальной передаче сигналов на большие расстояния; Правильный выбор кабеля и заземление помогают избежать повреждения данных, вызванного электрическими помехами от близлежащих сильноточных проводников.

7. Подходящие условия эксплуатации и указания по механическому монтажу.

Диапазон номинальной температуры окружающей среды при полной нагрузке составляет от нуля градусов Цельсия до плюс сорока градусов Цельсия. Когда температура окружающей среды повышается до шестидесяти градусов Цельсия, аппаратное обеспечение автоматически снижает доступную выходную мощность до семидесяти процентов от номинальной мощности. Диапазон температур хранения варьируется от нуля до семидесяти градусов Цельсия в периоды простоя. Допуск по влажности достигает максимальной относительной влажности в девяносто три процента при условиях окружающей среды без конденсации. Конденсация представляет собой основной фактор риска; В местах, где образуется роса, необходимо обеспечить достаточную вентиляцию, чтобы внутренние платы оставались сухими.

Ориентация монтажа должна соответствовать механическим чертежам производителя. Обеспечьте достаточный зазор вблизи вентиляционных отверстий вентилятора, чтобы горячий вытяжной воздух мог свободно выходить. Не помещайте блок герметизации внутри полностью закрытого небольшого шкафа без специальной вытяжной вентиляции, так как удерживаемое тепло приводит к тепловому снижению номинальных характеристик и частым защитным отключениям. При выборе сечения кабеля аккумулятора всегда учитывайте высокие значения тока на стороне постоянного тока, связанные с уровнями мощности в три тысячи ватт; Кабели меньшего сечения приводят к чрезмерному падению резистивного напряжения и создают опасные точки перегрева вдоль трасс проводки.

8. Часто задаваемые технические вопросы

9. Заключительные мысли для системных интеграторов

Универсальное инверторное зарядное устройство упрощает создание многих автономных и резервных систем питания за счет объединения инверсии, зарядки аккумулятора, автоматического переключения передачи и множества защитных функций в одном шасси. При оценке оборудования для преобразования энергии не ограничивайтесь только постоянными значениями мощности; потребуется время, чтобы оценить способность выдерживать перенапряжения, чистоту формы сигнала, полноту встроенных функций защиты, синхронизацию резервного переключателя и доступные интерфейсы мониторинга. Каждая из этих спецификаций определяет надежность реальной системы в повседневной жизни.

Каждый проект энергосистемы начинается с тщательного аудита нагрузки. Задокументируйте потребляемую мощность для каждого устройства, которое, как ожидается, будет работать, обратите внимание на индуктивные нагрузки с большими пусковыми токами и определите допустимые пределы глубины разряда батареи, прежде чем выбирать комбинацию аккумуляторной батареи и инверторно-зарядного устройства. Продуманное предварительное планирование предотвращает сбои в работе после завершения установки оборудования.Инвертор чистой синусоиды мощностью 3000 Вт с зарядным устройством HK3000PCпрекрасно подходит для проектов, требующих непрерывной мощности в три тысячи ватт, но при этом требующих встроенной возможности зарядки без сборки лоскутного набора отдельных компонентов энергосистемы.

Чтобы узнать о профессиональном производстве этого оборудования, вы можете изучить ресурсы, опубликованныеНинбо Косун Новая Энергетическая Компания, ООО.Инженерная документация, габаритные чертежи и полные спецификации обеспечивают дополнительную информацию для технических оценщиков, готовящих проект системы.
